Povezani disk sa zvjezdastim kotačićem za hranjenje predformi, s povezanim pećnicom i diskom sa zvjezdastim kotačem, pouzdano i stabilno hranjenje predformi jedan na jedan, osiguravajući da nema izostavljanja predformi.
Prijenosni sustav: trn ide 1 po 1, glatko i kontinuirano.
Sustav keramičkih refleksnih ploča: usvojite švicarsku keramičku refleksijsku ploču za postizanje visoke učinkovitosti refleksije, uštede energije i visoke učinkovitosti.
Promijenitisustav visine
Nakon što predforma izađe iz pećnice, vijak s promjenjivim korakom brzo mijenja korak od udaljenosti predforme (38,1 mm) do potrebne (80 mm) za puhanje kalupa za bocu. Vijak se okreće za 360 stupnjeva (u usporedbi s tradicionalnim promjenjivim korakom naprijed-nazad), smanjujući trošenje i buku, čineći opremu bržom i stabilnijom.
Rastezljiva jedinica
pogonjen servo motorom, zupčanikom i sustavom zupčaste letve za postizanje velike brzine.
Kombinirani visokotlačni ventil za puhanje
Tijelo ventila radi osjetljivo i ima brzu reakciju, s kratkim vremenskim ciklusom puhanja, povećavajući proizvodni kapacitet i smanjujući potrošnju energije.
Jedinica za stezanje: 4 dvostruka servo motora s pločom pokreću reduktor za stezanje i otvaranje, sustav donjeg bregastog grebena radi zajedno za otvaranje i zatvaranje kalupa.
Boca izlaz sustav
1. Usvajanje gornje i donje strukture za puhanje kako bi se osiguralo da boca brzo i glatko uđe u zračni kanal.
2. Odvojena struktura za dovod zraka s univerzalnim kotačima ugrađenim na dnu za brže kretanje unutra i van, što ga čini prikladnim za brzu zamjenu kalupa.
Sustav za dovod zraka
Voda za hlađenje izvora zraka centralizirana je na ulazu, izbjegavajući neuredne vanjske cjevovode. Cijeli set koristi japanske SMC komponente, čineći izvor zraka stabilnijim.

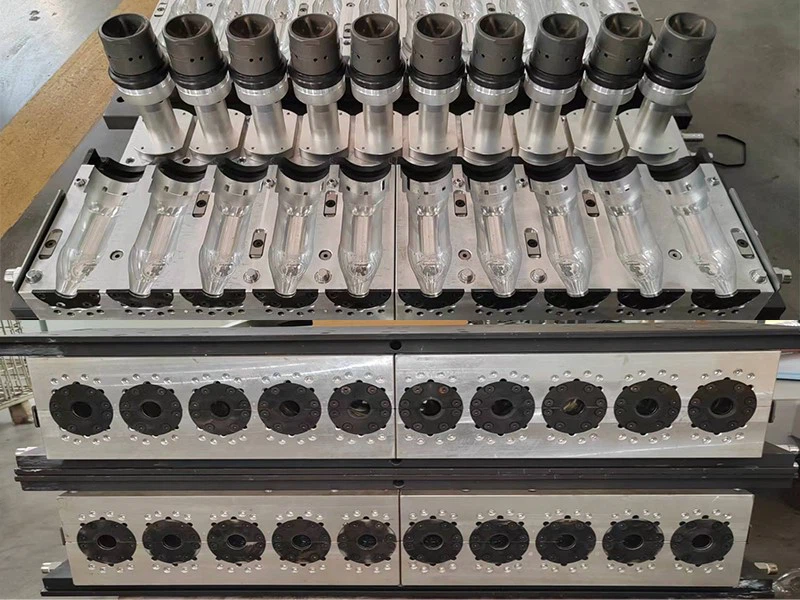

Kalup za boce
Izrađen od aluminijskog materijala 7075, proizvod je gladak i sjajan. Cijeli set kalupa usvaja velike vodene kanale za ubrzavanje cirkulacije vode za hlađenje, smanjenje začepljenja i ubrzavanje oblikovanja proizvoda, povećavajući učinkovitost proizvodnje.

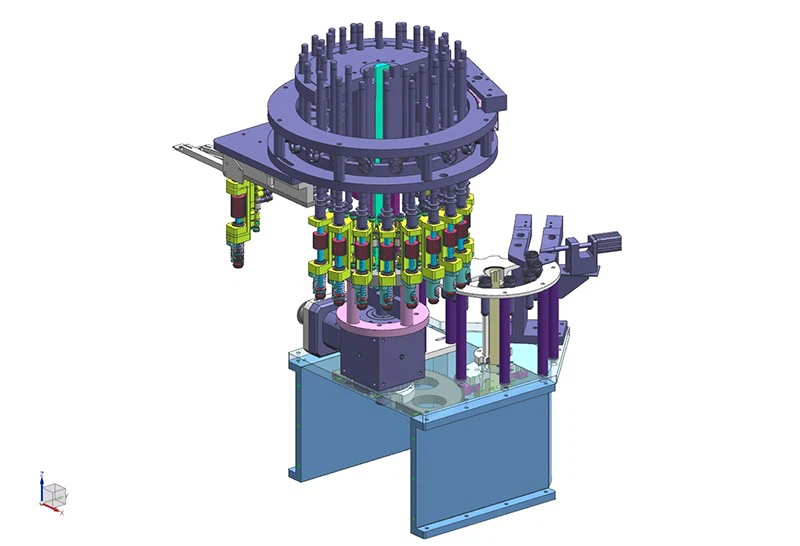

Strojne 3D fotografije
Veličina stroja
Specifikacija stroja
|
Model |
Jedinica |
RL-6III |
RL-8II |
RL-8III |
RL-10III |
|
|
Sustav stezanja |
Broj šupljina |
šupljine |
6 |
8 |
8 |
10 |
|
kalup stroke |
Mm |
0-90 |
0-130 |
0-90 |
0-90 |
|
|
istegnuti udarac |
Mm |
250 |
340 |
250 |
250 |
|
|
Donji udar |
Mm |
30 |
50 |
30 |
30 |
|
|
Korak šupljine |
Mm |
80 |
114.3 |
80 |
80 |
|
|
grijanje pitch |
Mm |
44.48 |
50.8 |
44.48 |
44.48 |
|
|
Broj držača |
KOM |
128 |
128 |
128 |
138 |
|
|
Kontejner |
Maks. volumen spremnika |
Ltr |
0.7 |
1.5 |
0.7 |
0.7 |
|
Maks. promjer vrata |
Mm |
30 |
30/38 |
30 |
30 |
|
|
Max.prefrom visina |
Mm |
90 |
120 |
90 |
90 |
|
|
Max.promjer spremnika |
mm |
65 |
95 |
65 |
65 |
|
|
Max.visina spremnika |
Mm |
250 |
320 |
250 |
250 |
|
|
※ teorijski izlaz |
B.P.H |
12000 |
12000-14000 |
16000 |
20000 |
|
|
Električni sustav |
grijanje pećnice |
JEDINICE |
4 |
8 |
6 |
8 |
|
kutija*kanal |
层 |
9 |
10 |
9 |
10 |
|
|
Broj lampe |
kom |
36 |
80 |
54 |
80 |
|
|
snaga grijanja |
KW |
44 |
96 |
65 |
96 |
|
|
PROSJEČNA SNAGA |
KW |
20 |
38 |
25 |
30 |
|
|
instalirana snaga |
KW |
75 |
108 |
85 |
108 |
|
|
napon |
napon |
220v/380V/50/60Hz/3 faza |
220v/380V/50/60Hz/3 faza |
220v/38V/50/60Hz/3 faza |
220v/380V/50/60Hz/3 faza |
|
|
Zračni sustav |
radni tlak |
kg/cm2 |
7 |
7 |
7 |
7 |
|
tlak puhanja |
Mpa |
2.5-3.5 |
2.5-3.5 |
2.5-3.5 |
2.5-3.5 |
|
|
potrošnja zraka pod visokim pritiskom |
L/min |
6 |
8 |
8 |
10 |
|
|
冷却水规格 Rashladni sustav |
temperatura |
stupanj |
10-15 |
10-15 |
10-15 |
10-15 |
|
pritisak |
Mpa |
0.4 |
0.4 |
0.4 |
0.4 |
|
|
protok |
L/min |
80 |
80 |
80 |
80 |
|
|
snaga grijanja |
HP |
8 |
10 |
8 |
10 |
|
|
Mašina |
L×W×H (dimenzija stroja) |
M |
5.8*2.0*2.5 |
7.2*2.1*2.8 |
7.0*2.0*2.5 |
7.2*2.1*2.8 |
|
težina stroja |
KG |
7000 |
10000 |
9000 |
10000 |
|
